目前 FRP (Fiber-reinforced plastic) 設備 (桶槽、塔) 強度設計主要是依據ASME RTP-1規範以及國內CNS11656 玻璃纖維強化塑膠化學槽(纏繞成型)規範。
設計大綱可分為兩大部份考量，如下：
|
|
FRP 使用條件 |
FRP 設計決策 |
|
1. 耐性 |
耐化學性(內容物&濃度) |
1. 採用原料等級(ex:耐高溫型,耐化學型)
2. 外層添加抗UV成份
3. Lining Material
|
|
操作溫度 |
|
耐候性 |
|
2. 強度 |
操作壓力 |
依據ASME RTP-1或CNS11656等規範進行強度計算，
取決FRP槽體設計形式、厚度、腳座及吊耳尺寸等。 |
|
液體比重 |
|
地理因素(風力&地震力.ect) |
|
外加因素(ex：攪拌器.ect) |
因FRP材料無法長時間耐有機溶劑或特殊高濃度化學品，因此衍生出內襯儲槽。槽體內部接液層為高性能工程塑膠 (PVC,PP,PVDF,PTFE,PFA)，而外部結構強化層則由FRP提供。
物理特性(Physical Characteristics)
|
(1). |
比重 |
Specific Weight |
1.6～1.8 |
|
(2). |
抗拉強度 |
Tensile Strength |
6～20 kg/mm2 |
|
(3). |
抗壓強度 |
Compressive Strength |
10～25 kg/mm2 |
|
(4). |
抗曲強度 |
Flexural Strength |
18～35 kg/mm2 |
|
(5). |
抗曲彈性率 |
Flexural Modulus |
700～1500 kg/mm2 |
|
(6). |
熱傳導率 |
Thermo Conductivity |
0.2～0.3kcal/mhoC |
|
(7). |
熱膨脹係數 |
Expansion Coefficient |
10.7 x 10-6 oC |

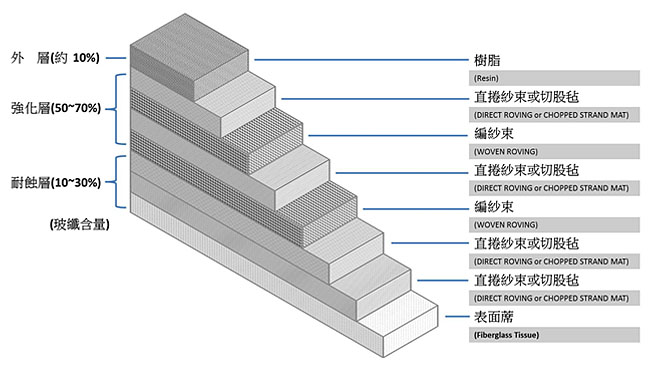

＜ 物理特性會因為疊層設計以及製造工法不同而有所差異 ＞
